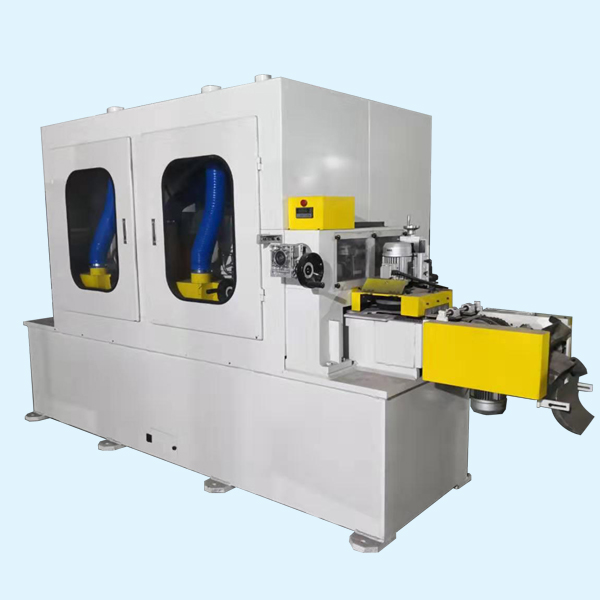

Rettificatrice Lineare per Pastiglie Freni a Disco

Quali capacità di elaborazione principali ha l'LHMC-2?

La rettificatrice lineare per pastiglie per freni a disco realizza la lavorazione continua in un unico passaggio delle pastiglie per freni a disco, completando l'intero flusso di lavorazione del prodotto in un'unica alimentazione, senza bloccaggio e trasferimento secondario, riducendo notevolmente i costi di manodopera e migliorando l'efficienza produttiva. Il suo processo di elaborazione completo copre:

Rettifica grossolana: formazione della superficie di base del disco della pastiglia freno con elevata efficienza di rimozione del materiale

Scanalatura diritta della scanalatura: lavorazione precisa delle scanalature diritte per soddisfare i requisiti strutturali delle pastiglie dei freni

Rettifica fine: perfezionamento della precisione della superficie per garantire le prestazioni corrispondenti delle pastiglie dei freni

Smussatura: rimozione delle bave sui bordi e ottimizzazione della sicurezza strutturale del prodotto

Spazzolatura: lucidatura della superficie per migliorare la finitura della pastiglia freno

Tornitura posteriore in acciaio: ribaltamento del prodotto dopo i processi di cui sopra per realizzare la lavorazione del lato posteriore in acciaio, soddisfacendo la richiesta di lavorazione fronte-retro

Quali sono i parametri tecnici chiave dell'LHMC-2?

La Rettificatrice Lineare per Pastiglie Freno a Disco è progettata per la lavorazione di pastiglie freno a disco di piccole e medie dimensioni, con struttura compatta e parametri prestazionali eccellenti, adattandosi alla produzione standardizzata delle principali specifiche di pastiglie freno:

Dimensioni del dispositivo: 3850 L×1750 L×2450 A (mm)

Peso dell'attrezzatura: 5T

Dimensioni del disco elaborato: max. 50 mm×180 mm

Precisione di lavorazione: ±0,05 mm (garantisce la coerenza di precisione della produzione di massa)

Capacità di produzione: 1800 PCS/HR (realizza l'elaborazione batch ad alta efficienza)

Configurazione totale: testa di macinazione multistazione integrata, sistema di trasmissione intelligente e dispositivo di regolazione preciso, che supporta un funzionamento industriale stabile 24 ore su 24

Quanto è eccellente il sistema di macinazione dell'LHMC-2?

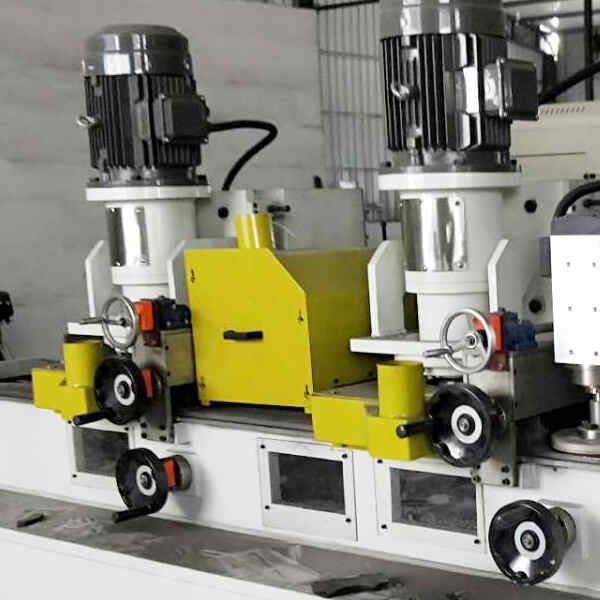

Il sistema di rettifica è il cuore dell'attrezzatura, adotta un design abbinato al mandrino verticale/orizzontale e componenti di rettifica di alta qualità, con potenza stabile ed elevata precisione di lavorazione, e tutte le parti chiave sono elaborate con tecnologia avanzata per garantire una lunga durata:

Rettifica grossolana: mola smeriglio pressofusa da 300 mm di diametro con mandrino verticale, abbinata a motore ad alta potenza da 7,5 kW, con forte capacità di rettifica

Scanalatura: pezzo di scanalatura smerigliato da 250 mm di diametro con mandrino orizzontale, motore da 5,5 kW, che realizza una lavorazione precisa della scanalatura diritta

Rettifica fine: mola smeriglio pressofusa da 300 mm di diametro con mandrino verticale, motore da 5,5 kW, che garantisce la precisione di rettifica fine della superficie della pastiglia del freno

Smussatura: mandrino verticale con motore da 3,7 kW, smussatura flessibile e precisa per diverse specifiche di pastiglie freno

Componenti chiave: la testa di macinazione adotta un cuscinetto a contatto angolare + albero a sfera con scanalatura profonda; Il manicotto del cuscinetto della testa di macinazione e la flangia del motore sono tutti levigati e ricotti, con elevata resistenza strutturale e resistenza all'usura

Quali vantaggi presenta il dispositivo di trasmissione?

Il sistema di trasmissione adotta la regolazione della velocità di conversione della frequenza e un design di alimentazione continua, con funzionamento stabile ed elevata precisione di trasmissione, adattandosi alla richiesta di elaborazione continua della linea di flusso multistazione e il binario è trattato appositamente per garantire bassa usura e lunga durata:

Velocità di trasmissione: 0-5,5 m/min, regolazione continua della velocità tramite convertitore di frequenza, corrispondente a diverse velocità di elaborazione

Modalità di guida: motore a induzione + convertitore di frequenza, potenza stabile e risparmio energetico

Cingolo di trasmissione: Ghisa 400 rettificata a sfere con tornitura in sabbia integrale, fresatura del cingolo + cingolo in acciaio bianco a magnete permanente, alta precisione e basso attrito

Motore di trasmissione: motoriduttore da 1,5 kW, con coppia elevata e funzionamento stabile

Dispositivo di alimentazione: catena a rulli con design di alimentazione continua, che realizza un'alimentazione ininterrotta e abbina una capacità di produzione ad alta efficienza

Quanto è umanizzato il dispositivo di spazzolatura e regolazione?

La rettificatrice lineare per pastiglie per freni a disco è dotata di un dispositivo di spazzolatura ad alta adattabilità e di un dispositivo di regolazione preciso e facile da usare, che supporta la regolazione dei parametri in tempo reale e un display digitale visivo, che riduce notevolmente la difficoltà di funzionamento e debug:

Dispositivo di spazzolatura

Dotato di spazzola speciale e motore a induzione da 220 V/180 W, con funzione regolabile in altezza, adattandosi alla spazzolatura di pastiglie freno di diverso spessore

Realizza un'efficace lucidatura della superficie, rimuovendo le bave residue dopo la levigatura e migliorando la finitura del prodotto

Dispositivo di regolazione

Binario di guida: Binario di guida rettangolare con cursore per rotazione della sabbia (trattamento termico ad alta frequenza + rettifica fine della guida), con design del serbatoio dell'olio (olio lubrificante 36#), nessuna perdita di olio e funzionamento stabile a lungo termine

Vite: vite senza fine + vite a ricircolo di sfere con regolazione del volantino, funzionamento preciso e conveniente, facile regolazione della posizione di lavorazione

Display digitale: scala luminosa del display digitale 220 V, visualizzazione visiva in tempo reale dei parametri di regolazione, evitando errori di lettura manuale

Quali sono i design unici delle apparecchiature per la stabilità e la protezione dell'ambiente?

Longhui Machinery combina l'esperienza di fabbrica in loco per ottimizzare la struttura dell'attrezzatura per i punti critici della lavorazione delle pastiglie dei freni come l'inquinamento da polvere e i guasti alle apparecchiature, con un design umanizzato e pratico:

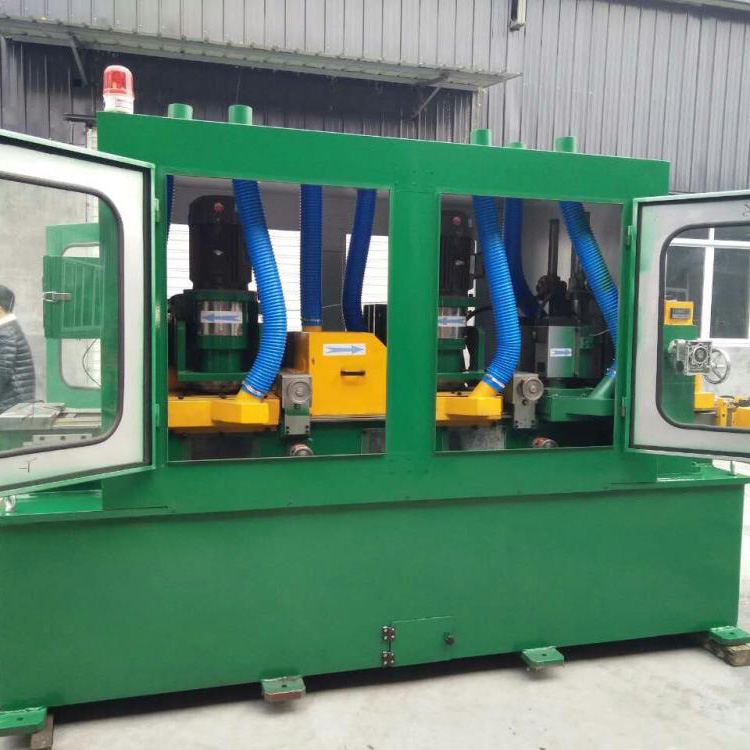

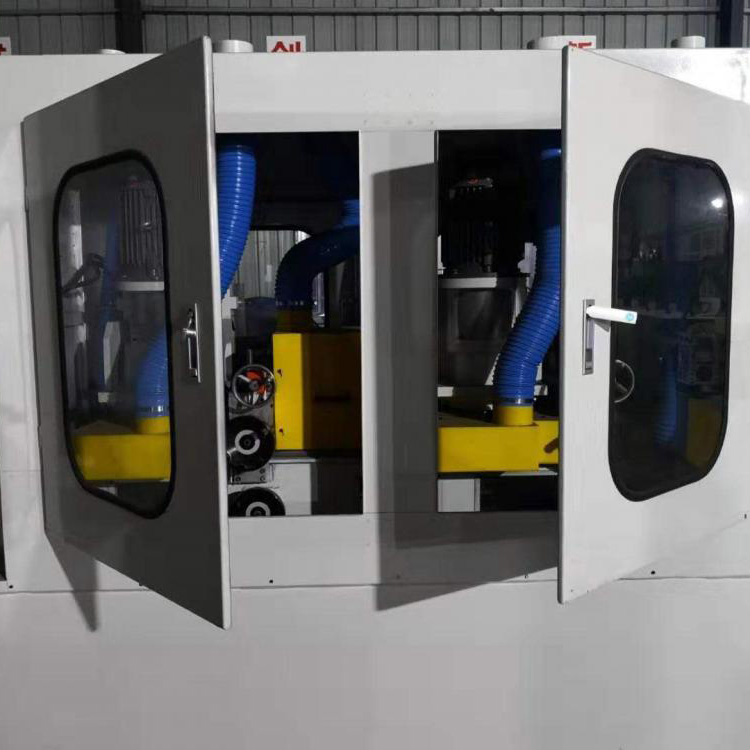

Sistema di controllo della polvere: ogni testa di macinazione è dotata individualmente di una copertura antipolvere chiusa e abbinata a una copertura antipolvere a guscio integrale, che isola efficacemente la polvere di macinazione, riduce l'inquinamento dell'officina e soddisfa gli standard di produzione di protezione ambientale

Modalità di rotazione: trasmissione meccanica a biella + modalità frizione, senza motore separato, riducendo notevolmente il tasso di guasto del dispositivo di rotazione e riducendo i successivi costi di manutenzione

Struttura integrata: design complessivo compatto, superficie ridotta, facile da integrare nella linea di produzione esistente di pastiglie freno dei clienti, realizzando una connessione perfetta con altre apparecchiature

Perché scegliere Longhui Machinery come fornitore affidabile?

In qualità di produttore professionale di apparecchiature per pastiglie freno con oltre 10 anni di esperienza nel settore, Longhui Machinery è sempre impegnata a fornire soluzioni ingegneristiche pratiche per clienti globali e la rettificatrice combinata a disco piccolo LHMC-2 è la cristallizzazione della nostra ricerca tecnica e sviluppo e combinazione della domanda di mercato:

Forza professionale:Focus sulla ricerca, sviluppo e produzione di apparecchiature per pastiglie freno, con oltre 10 brevetti di modelli di utilità, certificazione ISO9001 e CE e riconosciuta come impresa nazionale ad alta tecnologia

Vantaggi del prodotto:Alta efficienza, basso consumo energetico, precisione stabile, integrazione dell'elaborazione multistazione, adattamento alla domanda di produzione di massa dei produttori di pastiglie freno

Servizio personalizzato:Supporta OEM/personalizzazione e può fornire trasformazione personalizzata delle apparecchiature e progettazione della linea di produzione in base alle specifiche di lavorazione e alla domanda di produzione del cliente

Servizio globale:Le nostre attrezzature sono state esportate in oltre 30 paesi e regioni in Africa, Asia, Europa e nelle Americhe, con un perfetto sistema di assistenza post-vendita e un supporto tecnico tempestivo

Garanzia di qualità:Ogni rettificatrice lineare per pastiglie per freni a disco è sottoposta a severi controlli, test e messa in servizio prima della consegna, e il sistema di controllo qualità standardizzato garantisce il funzionamento stabile dell'attrezzatura presso la sede del cliente
