Punzonatrice per guarnizioni freno autobus

Qual è il principio di funzionamento della macchina?

La punzonatrice per guarnizioni dei freni del bus adotta un azionamento pneumatico e un controllo del programma PLC per realizzare un funzionamento ciclico completamente automatico e l'intero processo di lavoro è accurato ed efficiente senza intervento manuale nel mezzo:

Alimentazione e posizionamento: posizionare manualmente il prodotto di rivestimento dei freni sul nastro trasportatore, il primo cilindro agisce per bloccare il materiale e guidare il prodotto nella posizione di arresto e il nastro trasportatore smette di funzionare immediatamente dopo che il prodotto è in posizione.

Bloccaggio e fissaggio: due cilindri laterali agiscono in modo sincrono per spingere il prodotto nella posizione di lavorazione fissa, mentre il terzo cilindro preme verso il basso per compattare il prodotto, evitando spostamenti durante la punzonatura e garantendo la precisione della lavorazione.

Punzonatura e ripristino: il trapano pneumatico funziona in avanti per completare la punzonatura precisa della guarnizione del freno dell'autobus; dopo la punzonatura si resetta prima il trapano pneumatico, poi si resettano in sequenza il terzo, il secondo ed il primo cilindro ed il nastro trasportatore riparte.

Trasporto e circolazione: il prodotto fustellato viene trasportato dal nastro trasportatore al processo successivo e l'attrezzatura entra immediatamente nel ciclo di lavoro successivo per realizzare una produzione di massa continua.

Rimozione della polvere: nel processo di trasporto dopo il completamento della punzonatura, il sistema di rimozione della polvere integrato soffia via automaticamente la polvere e i detriti nel foro di punzonatura e nell'area circostante, mantenendo pulita la superficie del prodotto ed evitando l'accumulo di polvere che influisce sulla successiva lavorazione.

Quali componenti costituiscono la macchina?

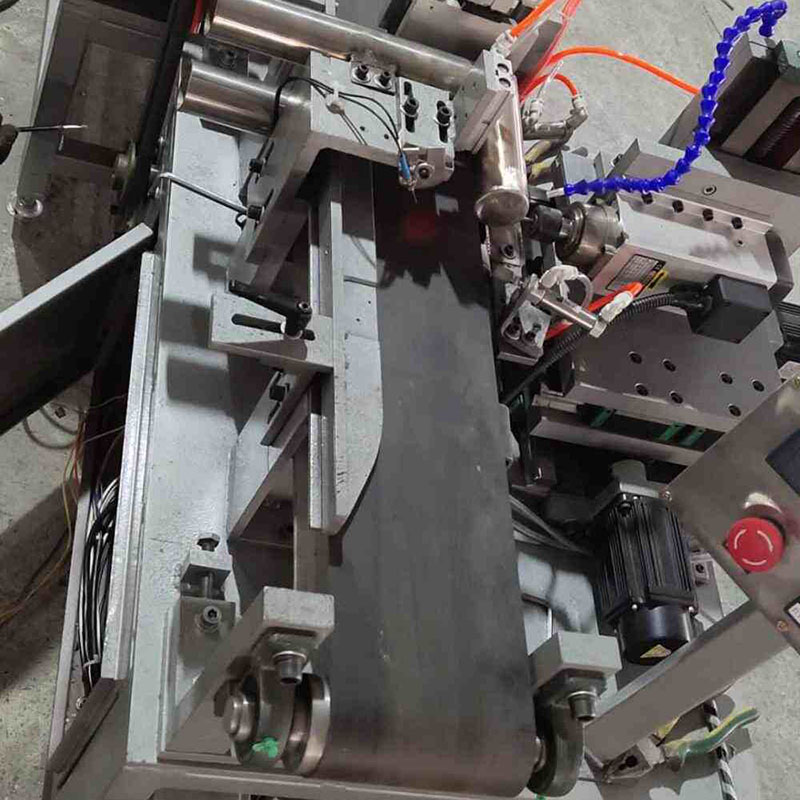

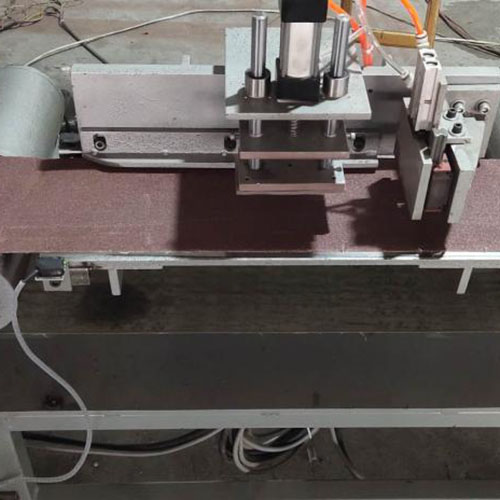

La punzonatrice per guarnizioni dei freni del bus è composta da 6 parti funzionali principali con una struttura compatta e ragionevole, ciascuna parte collabora con alta efficienza per garantire il funzionamento stabile dell'intera macchina e i componenti chiave sono selezionati con accessori di alta qualità per prolungare la durata dell'attrezzatura:

Base della macchina: essendo la struttura portante principale dell'intera macchina, è realizzata in acciaio ad alta resistenza, con buona rigidità e resistenza agli urti, evitando che le vibrazioni dell'attrezzatura influenzino la precisione di punzonatura.

Nastro trasportatore: specializzato per la trasmissione di prodotti per guarnizioni dei freni, con velocità stabile e posizionamento accurato, e può essere abbinato a diverse velocità della linea di produzione per la regolazione.

Trapano pneumatico: il componente di perforazione del nucleo, azionato da gas ad alta pressione, con velocità di avanzamento e ripristino rapido e forza di perforazione stabile, adatto per la lavorazione di punzonatura di varie guarnizioni dei freni in materiale di attrito.

Dispositivo deflettore: composto da più cilindri di posizionamento e pressatura, realizza il fissaggio multipunto del prodotto e garantisce la coerenza della posizione di punzonatura per ciascun prodotto.

Sistema di controllo elettronico PLC: il "cervello" dell'apparecchiatura, con un'interfaccia operativa uomo-macchina, che può impostare parametri di punzonatura, regolare il ciclo di lavoro e realizzare allarmi di guasto e arresto automatico, con funzionamento semplice ed elevata intelligenza.

Sistema di soffiaggio e aspirazione della polvere: integra le funzioni di soffiaggio e aspirazione, che rimuove tempestivamente la polvere generata dalla punzonatura, soddisfa i requisiti di produzione di protezione ambientale della fabbrica e protegge anche i componenti interni dell'apparecchiatura dall'erosione della polvere.

Quali sono i principali vantaggi della macchina?

Elevata automazione ed efficienza: realizzando il ciclo automatico di alimentazione, posizionamento, punzonatura, trasporto e rimozione della polvere, consente di risparmiare molto lavoro manuale, migliora l'efficienza produttiva di oltre il 60% rispetto alla tradizionale punzonatura manuale ed è adatto per la produzione in lotti su larga scala di guarnizioni dei freni per autobus.

Punzonatura precisa e qualità stabile: posizionamento e pressatura sincroni multicilindrici, combinati con l'azionamento stabile del trapano pneumatico, l'errore di posizione della punzonatura è estremamente ridotto e la qualità di lavorazione della guarnizione del freno è coerente, soddisfacendo i severi requisiti di precisione della lavorazione delle parti dei freni degli autobus.

Rimozione della polvere integrata e protezione ambientale: il sistema integrato di soffiaggio e aspirazione della polvere risolve il problema dell'inquinamento da polvere nel processo di punzonatura, è conforme agli standard di produzione di protezione ambientale dell'industria dei materiali di attrito e migliora l'ambiente di lavoro dell'officina.

Funzionamento stabile e facile manutenzione: la struttura della punzonatrice per guarnizioni dei freni degli autobus è ottimizzata e progettata, i componenti principali sono durevoli, il tasso di guasto è basso durante il funzionamento industriale a lungo termine; il design modulare rende la successiva manutenzione e la sostituzione dei componenti semplice e veloce, riducendo la perdita di tempi di fermo dell'apparecchiatura.

Risparmio energetico e basso consumo: adottando la modalità di azionamento pneumatico, il consumo di energia è di gran lunga inferiore a quello delle apparecchiature di azionamento idraulico ed elettrico e il costo operativo è basso, il che aiuta i clienti a ridurre i costi di produzione delle guarnizioni dei freni.
